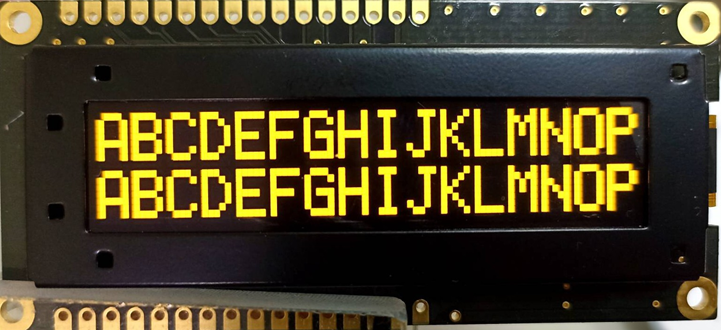

UL1602AU is a 16 Character x 2 lines OLED display module. This 16x2 OLED display is built-in with

HD44780/ST70666U IC; it supports 4/8-bit 6800 seriesparallel interface(STD) and I2C,

the supply voltage for logic is 5V (VDD). The current with 50% display is 2mA , 1/16 driving

duty. UL1602AU OLED module can be operating at temperatures from -40℃to +80℃;

its storage temperatures range from -40℃to +85℃.

Customers can use this low-power 16x2 character OLED to upgrade the existing STN

character display.Below are the advantages of this OLED display.

16 CHARACTER×2 LINE OLED

Feature

       1. COG with SMT                                                                                  7. Operating temperatures:-40℃ to 80℃

2. 5.0V single power supply (Typ.)                                                        8. 4 sets of CGROM (hardware selectable):

3. 5x7 dots with cursor                                                                               ENGLISH/JAPANESE、

4. Built-in controller:Compatible with HD44780/ST70666U                       ENGLISH/CYRILLIC、

5. Color:Yellow                                                                                           ENGLISH/EUROPEAN I、

6. Support MCU interfaces:                                                                       ENGLISH/EUROPEAN II

    4/8-bit 6800 series parallel interface(STD)                                       9. Size same as BC1602A

    I2C interface (Option)

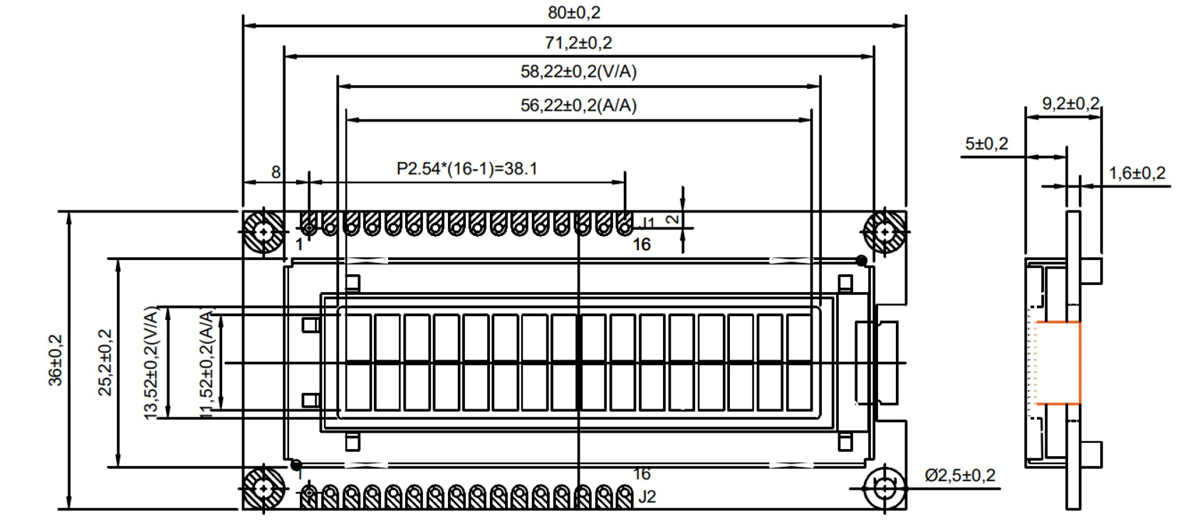

MECHANICAL  DATA

ITEM                                                                STANDARD VALUE UNIT

MODULE DIMENSION                                    80.0 X 36.0

ACTIVE AREA                                                 56.22 X 11.52 MM

DOT SIZE                                                        0.56X 0.66 MM

  DOT PITCH                                                     2.96 X 5.56 M
